МЕТЕО РАДІОЛОКАЦІЙНА СТАНЦІЯ RDR-2100
Цифровий метеорологічний радар RDR 2100 забезпечує вертикальне зображення вибраного пілотом поперечного розрізу шторми, що забезпечує кращий огляд, доступний для авіації загального призначення. Просте натискання кнопки дозволяє проаналізувати сегмент шторму по вертикалі, що надає вам інформацію, необхідну для визначення масштабу шторму.
Ви можете досліджувати кут передньої кромки ячейки, щоб визначити напрям руху, слідувати за верхніми частинами ячеїк, щоб побачити, як швидко наростає шторм, і легко відрізнити повернення сигналів землі від сигналів погоди. Система повністю стабілізована до +/- 30 ° комбінованого тангажа і крена, а стабілізація антени захищає ваш екран від відражень від землі під час помірних маневрів літака. Ви можете вибрати між двома антенами, 10-дюймовою або 12-дюймовою, щоб відповідати широкому спектру повітряних суден.
RDR 2100 інтуїтивно використовує зрозумілі кольори (зелений, жовтий, червоний, пурпурний) і шість діапазонів (від 10 до 320 нм) для відображення інтенсивності погоди, створення четкого зображення погоди, та допомагає вам уникнути небезпек. Горизонтальне сканування забезпечує кут 120°; вертикальне сканування під кутом 60°. Використовуючи логіку часу чутливості, система може співвідносити цільову відстань з інтенсивністю, а її компенсація згасання зменшує затемнення.
Система повністю сумісна з електронною системою пілотних приладів (EFIS) і використовує шини даних ARINC 429 і ARINC 453. Вона також оснащений інтерфейсом багатофункціонального дисплея (MFD), повідомленням про несправності, індикацією нахилу на дисплеї та незалежною роботою подвійного індикатора.
ПКФ "СТОРК" виконує установку RDR2100 на таких типах повітряних судів:
Установка метеонавігаційної РЛС (WXR) на гелікоптери Мі-8Т, Мі-8МТВ, Мі-8МСБ
Схвалення типової конструкції модифікації вертольота:
Додатковий Сертифікат типу № ДТВ0078 видано Державіаслужбою України.
Документація для виконання модифікації/технічного обслуговування вертольота:
Сервісний бюлетень Mi8MSB.CT1-034-001.RSB, схвалений Державіаслужбою України.
Документація для експлуатації гелікоптера з виконаною модифікацією:
Доповнення №№ Mi8MSB.CT1.002 РЛЕ, Mi8MSB.CT1.002 РЕ, Mi8MSB.CT1.002 РТО, схвалені Державіаслужбою України та виготовляються окремими книгами.
Склад комплектуючих виробів для модифікації вертольота:

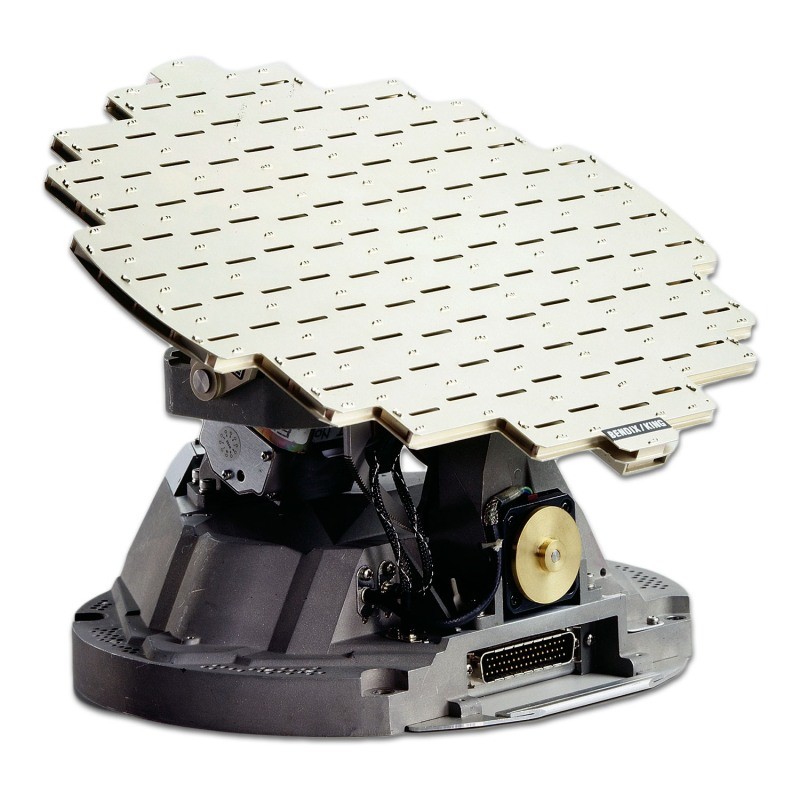

• ART 2100 – приймач з антеною AA-2012V;
• EX-600 – багатофункціональний дисплей;
• GTN-750 – багатофункціональна навігаційна система;
• KVG 350 – гіровертикаль.
• CM2000 – модуль конфігурації.
Вимоги до конструкції вертольота:
Для забезпечення функціонування метеорадилокатора особливих вимог до конструкції вертольота не пред'являються.
Додаткові відомості:
Конструкція сервісного бюлетеня дозволяє використовувати замість гіровертикалі KVG350 авіагоризонт АГБ-3Б та замість багатофункціонального дисплею EX-600 багатофункціональну навігаційну систему GTN-750.
Для виконання модифікації екземпляра вертольота виготовляється «Випуск №______ сервісного бюлетеня Mi8MSB.CT1-034-001.RSB», що діє на обмежений парк екземплярів вертольотів.
Встановлення метеонавігаційної РЛС (WXR) на літак Ан-12
Схвалення типової конструкції модифікації літака:
Додатковий Сертифікат типу № DTL0201 виданий Державіаслужбою України.
Документація для виконання модифікації/технічного обслуговування літака:
Сервісний бюлетень 12.CT9-110-001.RSB, схвалений Державіаслужбою України.
Документація для експлуатації літака з виконаною модифікацією:
Доповнення №№
12.CT9.00.РЕ,
12.CT9.00.РТО,
12.CT9.00.РЛЕ,
схвалені Державіаслужбою України та виготовляються окремими книгами.
Склад комплектуючих виробів для модифікації літака:
• ART 2100 – приймач з антеною AA-2012V;
• EX-600 – багатофункціональний дисплей;
• CM2000 – конфігураційний модуль.
• ПСТ-265ШО – Сельсин-трансформатор
Вимоги до конструкції літака:
для забезпечення функціонування МНРЛС особливих вимог до конструкції літака не пред'являються.
Додаткові відомості:
Для виконання модифікації екземпляра літака виготовляється «Випуск №______ сервісного бюлетеня 12.CT9-110-001.RSB», що діє на обмежений парк екземплярів літаків.
